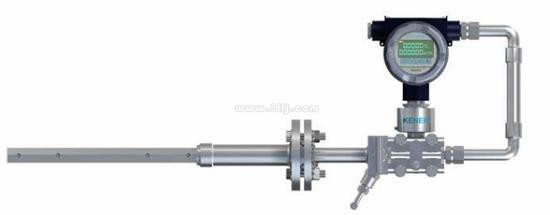

德爾塔巴流量計量表
德爾塔巴流量計量表型號生產報價廠家，本流量儀產品型號屬于氣體流量計分類，更多的德爾塔巴、流量控制儀直銷價格報價歡迎您來電咨詢，下面是德爾塔巴流量計量表產品資料詳情。
德爾塔巴流量計是勻速管流量計的一種，屬于運用差壓式的工作原理，插入式的安裝方法設計而成的一種流量傳感器。德爾塔巴流量計通過兩排引壓孔將管道從上到下(從左到右)的不同壓力(流速)平均后形成了差壓，進而可以計算出質量流量或體積流量。下面小編就為大家介紹一下德爾塔巴流量計的特點、結構形式及工作原理。
客戶評價：
①先買了小范圍的，zui近買了一個0-200范圍的流量計！產品還可以，是正品，質量肯定沒問題！測通過的氮氣非常準確，屏幕顯示也非常清晰。一開始不知道怎么配接頭，客服很熱心，推薦了適合 的接頭，我們防止以后還要，買了好幾個接頭。
②流量計收到了，我們是測氮氣瓶里面的氣體流量的，轉接頭自己配的，也比較方便，東西質量不錯，客服服務是真的非常好，希望能把配件一起售賣，這樣更方便一點。
德爾塔巴流量計的特點
1、高精度，低直管段要求
德爾塔巴流量計很好的將高精度和低直管段要求結合在了一起，在滿足直管段的條件下（一般為前7D后3D）可以達到0.5%的精度，即使在相當短的直管段下（前2D后1D）也可以到達2%的精度。這決定了德爾塔巴可以用于直管段苛刻的場所，在大管徑上的應用尤為明顯。
2、大差壓、小壓損、低運行成本
德爾塔巴特殊的探頭設計決定了測量時可產生較其他一體化探頭要大的差壓，大差壓決定了差壓變送器的量程范圍大，測量精度也較高。
流量計的壓力損失是指由于管道中存在的一次裝置，而產生的不可恢復的壓力降，在生產中需盡可能的減少流量計壓力損失。使用德爾塔巴測量時所產生的壓損遠遠小于孔板等傳統節流裝置，由于壓損小，管道流體動力損失也小，裝置的運行成本低，成本回收快。
3、德爾塔巴流量計運用范圍
德爾塔巴應用范圍廣，可測量干氣、濕氣、液體以及蒸汽等多種介質，不受介電常數限制；可選擇管道式及插入式，測量口徑從3mm至15000mm，適用于各種口徑的方管及圓管。對與高溫、腐蝕介質可采用特殊的探頭及管道連接材質。
4、一體化結構、安裝便利、免于維護
德爾塔巴流量計可以實現真正的一體化安裝，包括蒸汽流量的測量，將差壓探頭、溫度和壓力的測量以及差壓變送器在一根探頭上安裝，而傳統的蒸汽測量無法實現一體化安裝。一體化安裝可以減少接頭、減少泄露，更為安全，同時也減少了安裝工作量，一臺一體化德爾塔巴流量計從開孔至安裝完畢僅需60分鐘。探頭取壓孔的防堵設計也使得德爾塔巴流量計在后期基本免于維護。
德爾塔巴流量計結構形式（HNDTB型德爾塔巴流量計為例）
HNDTB型德爾塔巴流量計是檢測桿、取壓口組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。
德爾塔巴流量計工作原理（HNDTB型德爾塔巴流量計為例）
HNDTB型德爾塔巴流量計是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。

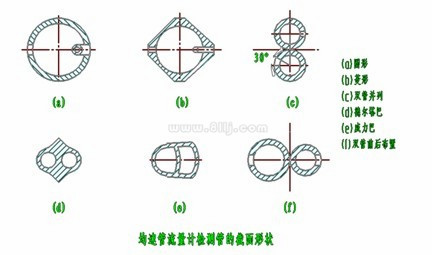

1、探頭截面形狀
威力巴為子彈頭形，德爾塔巴為類菱形，類菱形截在能使高、低區的分界更明顯。
2、探頭桿取壓孔的位置
威力巴的全壓孔在桿前端，靜壓孔在桿兩側壁；德爾塔巴流量計的全壓孔也在桿前端，但靜壓孔卻在桿的后端，測量背壓力（負壓）。因此，在相同管徑和流速條件下，德爾塔巴探頭產生的差壓，較威力巴探頭的要大一些，約大20%—40%。
化工設計中，流量儀表的選擇不僅需要考慮到工況條件、介質本身特性、精度要求等，還需考慮安裝運輸便利、前期投入以及后期運行成本等實際因素，因此需要在各種流量儀表中權衡利弊，選擇zui為合適類型及型號。德爾塔巴流量計在精度等級、直管段要求、壓損及安裝上都有著自己的特點和優勢，為我們流量計的選擇提供了一種不錯的方案，在工程應用中有著一定的實際意義。
HY-DTB系列德爾塔巴流量計是運用差壓式的工作原理，插入式的安裝方法設計而成的一種流量傳感器。就工作原理，這是一種特殊的節流裝置，其輸出是差壓。該傳感器通過探頭（或探針）取壓，探頭前后有兩排不均勻分布的若干個引壓孔（取壓管直徑約Φ20，取壓孔低壓孔徑Φ8）。通過兩排引壓孔將管道從上到下（從左到右）的不同壓力（流速）平均后形成了差壓，進而可以計算出質量流量或體積流量。
一、適用范圍
1、 公稱直徑：25mm≤DN≤6000mm
2、 公稱壓力：PN≤25MPa
3、 介質溫度：t≤650℃
4、 精度等級：0.5級，1級，1.5級
二、德爾塔巴流量計結構形式
HY-DTB德爾塔巴流量計是檢測桿、取壓口組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。
理論基礎
HY-DTB 德爾塔巴流量計是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。
1、探頭截面形狀：威力巴為子彈頭形，德爾塔巴為類菱形，類菱形截在能使高、低區的分界更明顯。
2、探頭桿取壓孔的位置：威力巴的全壓孔在桿前端，靜壓孔在桿兩側壁；德爾塔巴流量計的全壓孔也在桿前端，但靜壓孔卻在桿的后端，測量背壓力（負壓）。
因此，在相同管徑和流速條件下，德爾塔巴探頭產生的差壓，較威力巴探頭的要大一些，約大20%—40%。這是德爾塔巴流量計的顯著優點。
德爾塔巴流量計的幾種安裝方式:
1、安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度。
|
序號 |
上游側局部阻力件形式 |
上游側 |
下 游 側 |
||
|
無整流器 |
有整流器 |
||||
|
與檢測桿在同一平面內 |
與檢測桿不在同一平面內 |
||||
|
1 |
有一個90°彎頭或三通 |
7D |
9D |
6D |
3D |
|
2 |
在同一平面內有兩個90°彎頭 |
9D |
14D |
8D |
3D |
|
3 |
在不同一平面內有兩個90°彎頭 |
19D |
24D |
9D |
4D |
|
4 |
管道直徑改變（收或擴） |
8D |
8D |
8D |
3D |
|
5 |
部分開啟的閘閥、球閥或其它節流閥 |
24D |
24D |
9D |
4D |
注：1、D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。
2、檢測桿插入位置的角度允許偏差范圍見圖。

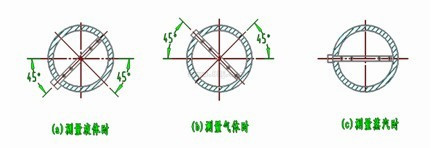

3、對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內；測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內；測量蒸汽時檢測桿應水平插入，見圖：
4、管道上開孔尺寸Φ35。
5、補償用壓力變送器在前直管段上，溫度變送器（或鉑電阻）裝在后直管段上距離節流裝置2D處。

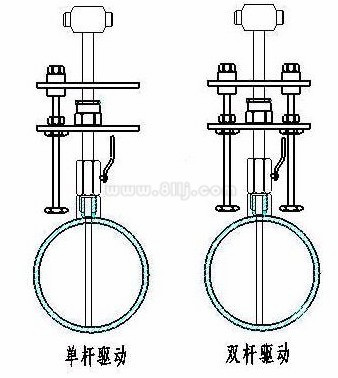

在線安裝拆卸型德爾塔巴流量計：
對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型德爾塔巴。在線安裝拆卸型德爾塔巴流量計可在不停產的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點。它備有單桿驅動型和應用在高壓的雙桿驅動型。
特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。
適用條件：通常用于低壓空氣、水、煤氣、蒸汽等介質。
注意：在線安裝或拆卸時要滿足t≤120℃P≤2.5MPa

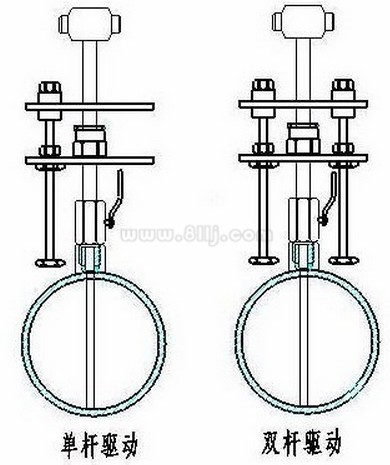

結構形式如圖所示：
均速管流量計是通過差壓來測量流量的裝置，是在皮托管流速測量原理的基礎上發展起來的。可測量液體、氣體以及蒸汽等流體的流量。由于沒有活動部件，幾乎無壓力損失，安裝維修方便，運行成本極低，備受用戶青睞。
傳感器是由檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在測桿的迎流面上設有多個測壓孔測量總壓平均值，在其背、側流面有測量靜壓測壓孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道的流量。也可以用流量管壁靜壓代替?zhèn)鞲衅鞅沉髅娴撵o壓。
均速管流量變送器是由傳感器、引壓附件和差壓變送器、壓力變送器、流量積算儀等配套組成的流量計。
均速管流量傳感器配上我公司生產的差壓變送器、壓力變送器、溫度變送器以及流量積算儀即可組成各種類型的均速管流量計。也可采用任何廠家生產的差壓變送器、壓力變送器、溫度變送器以及流量積算儀組成各種類型的均速管流量計。
均速管流量計是基于皮托管測速原理發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量。
一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。為了準確計量，將整個圓截面分面多個單元面積相等的多個半圓及多個半環。傳感器的檢測桿是由一根中空的金屬管組成，迎流面鉆多對總壓孔，它們分別處于各單元面積的中央，分別反應了各單元面積內的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總壓值平均后，由總壓引出管引至高壓接頭，送到傳感器的正壓室。當傳感器正確安裝在有足夠長的直管段的工藝管道上時，流量截面上應沒有旋渦，整個截面的靜壓可認為是常數，在傳感器的背面或側面設有檢測孔，代表了整個截面的靜壓。經靜壓引出管由低壓接頭引至傳感器的負壓室。正、負壓室壓差的平方與流量截面的平均流速成正比，叢而獲得差壓與流量成正比的關系。在此關系的基處上，可由伯努利方程和連續性方程推導得到均速管流量計的流量計算公式
Qv=α﹒ε﹒（π／4）﹒D2﹒（2?P／ρ1）0.5
Qm=α﹒ε﹒（π／4）﹒D2﹒（2?P﹒ρ1）0.5
其中：Qv： 體積流量 Qm： 質量流量
α：傳感器結構系數
△P：差壓值ε：流體膨脹系數
ρ：流體工況下的密度 ε：流體膨脹系數
對于不可壓縮性流體ε=1，對于可壓縮性體ε﹤1，若式中D、△P、ρ1都使用SI單位，則QV的單位為M3∕S，Qm的單位為㎏∕S。
傳感器的流量系數α和可膨漲性系數ε，由標準裝置上標定得知，并在出廠時在合格證書上注明。
3.2、型譜規格說明

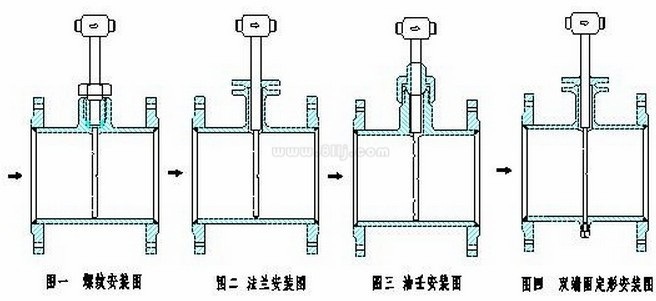

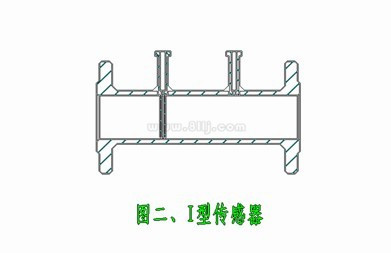

3.2.1、Ⅰ型，適用于（20～50）㎜的管道，外形如圖2所示。其檢測桿直徑一般為4.5～6.5㎜，傳感器與管道的連接方式有兩種：一種是螺紋連接，另一種是法蘭連接。用于高壓測量時都采用法蘭連接，如下圖所示

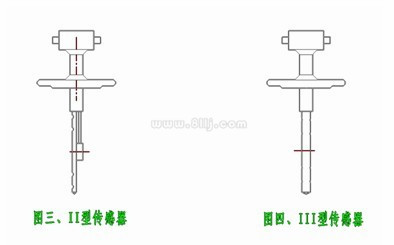

當測量管的直徑較大時，檢測桿的橫截面可以做的粗些，也不會對流場有擾動。此時一般將背面的靜壓取壓管放到迎流面的總壓取壓管中形成一體，使傳感器緊奏，有利于安裝維護。當管徑很大時，且流速很高時，應在管道直徑的另一端安裝一個支撐，加強鋼性。
此類結構適用范圍寬、拆卸很方便。當流速大、被測介質壓力高時，應當通過固定在管道上的法蘭與傳感器相連接。
這類傳感器適用于管道直徑DN大于等于1000㎜，壓力20MPa以上的測量，由于流速增大，作用于檢測桿上的流體
沖擊力增大。為了加強剛性除了采用法蘭連接外，還將加粗檢測桿的直徑。這類傳感器有單邊固定和雙邊固定兩種類型。
3.2.5、Ⅴ型，特殊型，當適用于較臟的介質。當被測介質較臟時，為了防止取壓孔堵塞，配有反向吹除部件，必要時可以不中斷工藝流程用壓縮空氣進行吹除。吹除介質應與管道中的介質相同，而壓力應大于管道中的靜壓。
3.2.6、傳感器的公稱通徑有以下系列：
25，（32），40，50，（65），80，100，（125），150，200，250，300，350，400，500，600，700，800，900，1000，1200，1400，1600，2000，2500，3000mm（括號內的數字一般不推薦用戶選用）
3.2.7、傳感器的公稱壓力有以下系列：1.6，2.5，4.0，6.3，10，25MPa。
3.2.8、傳感器精度等級（見下表）
| 準確度等級 | 1.0 | 1.5 | 2.5 |
| 基本誤差限Ea | ±1.0 | ±1.5 | ±2.5 |
| 重復性 ％ | 0.1 | 0.2 | 0.5 |
3.3.1、被測流體應充滿管道且流動穩定。
3.3.2、被測的流體應當是單相的，其相態不變，對于
成分復雜的流體須與單一成分的流體類似時方能使用。
3.3.3、被測流體在實際工況下的ReD應大于3×104
3.3.4、應保證傳感器前后直管段長度的要求。
3.3.5、管道內徑大于100㎜為好。
3.3.6、在傳感器前2D的管道內表面上，應清潔光滑。
4.1、安裝要求
4.1.1、對于I型的傳感器，已將檢測桿與一段管道焊成一體，安裝時必須使傳感器在流體流動方向內。要求工藝管道的內徑與傳感器的內徑一致，或至少在上游直管段所要求的長度范圍內傳感器的軸線與管道軸線夾角盡可能為零。

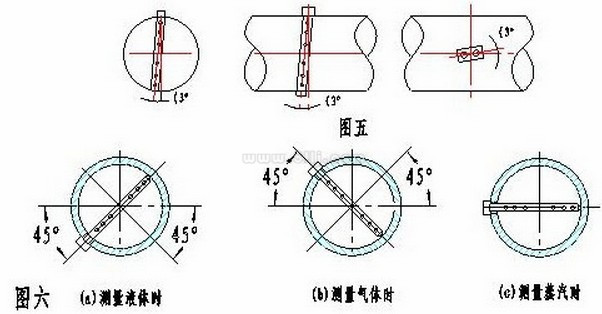

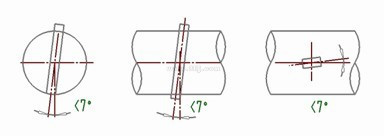

其他類型的傳感器是將其檢測桿插入工藝管道中，安裝時除了總壓孔應正對流速方向外，必須保證傳感器檢測桿與工藝管道的軸線垂直，其允許的位置角壓偏差如圖五所示。
傳感器總壓孔中心與管道軸線夾角應小于7°
傳感器檢測桿沿管道直徑方向插入到底部，其角度偏差小于7°
對于垂直管道傳感器可安裝在管道水平面沿管道圓周360的任何位置上，高低壓引壓管應處于同一平面上，由圖六所示；當測量液體時，應向下側傾斜安裝如圖六所示；當測量氣體的蒸氣時應向上傾斜安裝如圖六所示。
4.1.2直管段
由于傳感器是以速度面積法為基礎，采用近似積分理論，用較多的點來描述。
分布方程，并且是在充分發展的速度分布條件下建立的。所以，為了能得到一個理想的分布，必須在傳感器前后有一定長度的直管段（見下表）
| 序號 | 均速管流量計傳感器安裝位置 | 上游側A | 下游側B | ||
| 有整流器 | 無整流器 | ||||
| 同一平面 | 不同平面 | ||||
| 1 | 有一個90°彎頭或三通 | 6D | 7D | 9D | 3D |
| 2 | 在同一平面內有兩個90°彎頭 | 8D | 9D | 14D | 3D |
| 3 | 在不同平面內有兩個90°彎頭 | 9D | 19D | 24D | 4D |
| 4 | 管道直徑改變（收或擴） | 8D | 8D | 8D | 3D |
| 5 | 部分開啟的閘閥、球閥或其它節流閥 | 8D | 8D | 8D | 3D |
（2）在管道段不足的情況下，上游應占管道全長的70％，下游占30％，此時仍可給出穩定的示值，但準確度下降。
4.2維護
4.2.1傳感器應在工藝管道大修時進行定期清洗，清洗的辦法很多，例如用氣源吹除檢測管內積存污穢；用煤油和軟絲刷洗凈，使各取壓孔保持通暢。
4．2.2可能產生故障的原因及清除辦法見下表：
五、均速管智能表配套方案選擇
5.1.1 HD-ANB系列均速管流量感器。根據測量介質和用戶使用的管道內徑、工作溫度、工作壓力及流量變化設計生產的均速管流量感器
5.1.2 HD-3351/1151DP系列差壓變送器或其它型號的差壓變送器
5.1.3 HD-180系列壓力變送器或其它型號的壓力變送器
5.1.4 SWB系列溫度變送器或其它型號的溫度變送器
5.1.5 HD-908系列流量積算儀或其它型號的流量積算儀
以此組成的智能型均速管流量計，可帶溫壓補償，并能顯示瞬時流量、累計流量、管道內介質溫度、管道內介質壓力及差壓等值，備有通訊接口和4～20MA輸出。
六、裝置成套性
6.1 HLV系列均速管流量傳感器 1臺
6.2 HLV系列均速管流量傳感器使用說明書 1份
6.3合格證 1份
6.4配套的變送器儀表及說明書和合格證（可由用戶自行定購）
|
序號
|
故障現象
|
產生的原因
|
清除辦法
|
|
1
|
無差壓信號輸出
|
1、高低壓閥未打開
|
1、打開高低壓閥
|
|
2、高低壓平衡閥未旋緊
|
2、旋緊平衡閥
|
||
|
2
|
差壓信號輸出過小
|
1、導壓系統有泄漏現象
|
1、認真查找，排除泄露
|
|
2、二次表量程選配不當
|
2、調小差壓變送器上限值
|
||
|
3
|
差壓信號輸出過大
|
1、二次表量程選配不當
|
1、調大差壓變送器上限值
|
|
2、背壓孔堵塞
|
2、清洗均速管，排除堵塞
|
型譜規格
|
|
型譜規格
|
說明
|
||||||
|
HD-ANB-
|
|
均速流量傳感器
|
||||||
|
傳感器類型
|
W
|
|
威力巴流量傳感器
|
|||||
|
D
|
|
德爾塔巴流量傳感器
|
||||||
|
A
|
|
阿牛巴流量傳感器
|
||||||
|
介質類型
|
Y
|
|
液體
|
|||||
|
Q
|
|
氣體
|
||||||
|
Z
|
|
蒸汽
|
||||||
|
流體溫度
|
|
2
|
|
＜200℃
|
||||
|
5
|
|
＜500℃
|
||||||
|
流體壓力
|
|
1
|
|
≤1.6MPA
|
||||
|
2
|
|
≤2.5MPA
|
||||||
|
3
|
|
≤4.0MPA
|
||||||
|
4
|
|
≤6.3MPA
|
||||||
|
5
|
|
≤10.0MPA
|
||||||
|
6
|
|
≤25.0MPA
|
||||||
|
結構類型
|
|
1
|
|
Ⅰ型，詳見3.2.1節
|
||||
|
2
|
|
Ⅱ型，詳見3.2.2節
|
||||||
|
3
|
|
Ⅲ型，詳見3.2.3節
|
||||||
|
4
|
|
Ⅳ型，詳見3.2.4節
|
||||||
|
5
|
|
Ⅴ型，詳見詳3.2.5節
|
||||||
|
精度
|
|
1
|
|
1.0級，詳見3.2.8節準確度表
|
||||
|
2
|
|
1.5級，祥見3.2.8節準確度表
|
||||||
|
3
|
|
2.5級，詳見3.2.8節準確度表
|
||||||
|
連接方式
|
|
1
|
|
螺紋連接
|
||||
|
2
|
|
法蘭連接
|
||||||
|
口徑
|
|
S
|
用數字表示，祥見3.2.6節傳感器公稱通徑系列
|
|||||
以上就是德爾塔巴流量計 產品全部內容，歡迎您來電咨詢德爾塔巴流量儀 的選型、報價。
