所謂插入式流量計的檢測意味著當檢測部件裝置處于管道中時，管的原始形式不會被損壞。傳感元件簡單地將一部分管道“插入”一個部分，而不是連接到管道以形成管道的部分。例如，常用的孔板流量計可以看作是由環形孔板和組裝在其中的標準孔板形成的“管”。如果移除環形腔孔，則管道被中斷。另一個例子是常用的電磁流量計。檢測組件也構成管道的一部分。一旦移除，管道也會中斷。插件檢測是不同的。近年來引入的插入式電磁流量計在安裝過程中不會中斷管道，只有一個入口孔，可以裝載檢測部件。流量計量通常在管道中完成。在單位時間內通過管道橫截面的流體量稱為瞬時流量，流過橫截面的流體總量稱為累積流量。為了測量和測量瞬時流量和累積流量，工程界已經開發出了使用不同原理的各種流量計。插入式流量計通常在管道中串聯連接，以允許流體通過其傳感元件。

當需要拆卸和修理插入式流量計時，管道仍然完工，安裝孔不是很大。它可以用盲板方便地關閉，以保持管道關閉。眾所周知，電磁流量計的檢測原理是基于以下事實：流體在測量導管中以平均流速流動，也就是說，流速在測量導管的橫截面上是均勻的。因此，盡管只有一部分（小部分）液體流動通過插入件（檢測構件），但是也測量其流量，因此測量總體積流量，并且僅改變儀表常數K.

一、插入式流量計概述

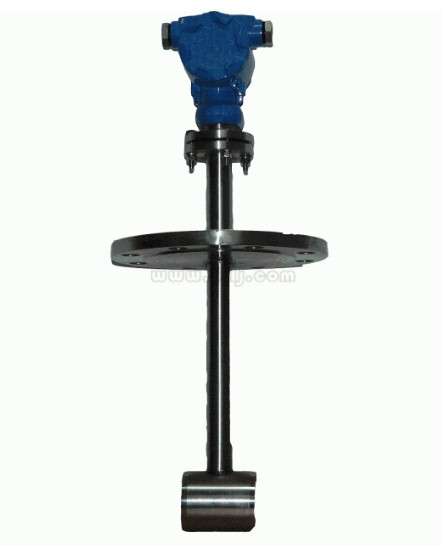

XY-LWCQ（切向）及XY-LWCB（軸向）型插入式渦輪流量流量計（簡稱傳感器）與顯示儀表配套，組成插入式渦輪流量計，可以廣泛用于大口徑管道源水，循環水，凈水等液體流量和總量的測量。

二、插入式流量計產品特點

XY-LWCA的特點	XY-LWCB的特點
抗雜質能力強，切向式葉輪在轉動時可隨時釋放流體中懸浮雜物，使其不纏繞在切向式葉輪的葉片上。	傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。
抗電磁干擾和抗振能力強。	抗電磁干擾和抗振能力強。
傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。	更換葉輪和軸承后，儀表系數不變。
更換葉輪和軸承后，儀表系數不變。	流量范圍寬，下限流速低。
流量范圍寬，下限流速低。	成套流量計對流體總量的計量誤差小。
成套流量計對流體總量的計量誤差小。	幾乎無壓力損失，節省動力電耗。
幾乎無壓力損失，節省動力電耗。	傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。
傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。	有截止閥的傳感器，安裝和拆卸時都不須斷流。
有截止閥的傳感器，安裝和拆卸時都不須斷流。	水平，豎直，傾斜的管道均可使用。
水平，豎直，傾斜的管道均可使用。	成套流量計的購置，安裝和維修費用低。
成套流量計的購置，安裝和維修費用低。

基本參數

精確度	±5%、±2.5%
插入式深度	當被測管道內徑（DN）≤1050mm時，插入深度為： XY-LWCA：0.5×DN-20mm LWCB：0.5×DN
公稱壓力	1.0MPa
被測液體溫度	-20℃~120℃
環境溫度	-20℃~70℃
傳感器至顯示儀表的距離	可達1000m以上
對直管段長度的要求	傳感器上游直管段長度應不小于20DN，下游直管段長度不應小于7DN，以確保測量精確度。若直管段長度不能滿足此要求，可在具備現場標定條件的情況下進行現場標定后，采用現場標定的儀表系數K。

插入式流量計流量范圍

型號	被測管道實測內徑mm	插入桿長度mm	對應于公稱通徑DN的流量范圍m3/h
			全流量范圍	準確度為顯示值的±2.5%的流量范圍	準確度為顯示值的±5%的流量范圍
XY-LWCA-100*	100		6-150	10-150	<10-6
XY-LWCA-150	150		13-200	20-200	<20-13
XY-LWCA-200	200		23-300	40-300	<40-23
XY-LWCA≤400*	100	906	6-150	10-150	<10-6
	150		13-200	20-200	<20-13
	200		23-300	40-300	<40-23
	250		36-450	62-450	<62-36
	300		52-650	90-650	<90-52
	350		70-900	120-900	<120-70
	400		92-1100	160-1100	<160-92
XY-LWCA≤800	500	1106	150-1800	250-1800	<250-150
	600		220-2500	360-2500	<360-220
	700		280-3500	450-3500	<450-280
	800		380-4500	640-4500	<640-380
XY-LWCA>800*	900	1306	460-5800	800-5800	<,;800-460,,
	1000		600-7000	990-7000	<990-600
	1100		700-8500	1200-8500	<1200-700

型號	被測管道實測內徑mm	插入桿長度mm	對應于公稱通徑DN的流量范圍m3/h
			全流量范圍	準確度為顯示值的±2.5%的流量范圍	準確度為顯示值的±5%的流量范圍
XY-LWCB-100*	100		3-150	5-150	<5-3
XY-LWCB-150	150		7-200	10-200	<10-7
XY-LWCB-200	200		12-300	20-300	<20-12
XY-LWCB≤400*	100	900	3-150	5-150	<5-3
	150		7-200	10-200	<10-7
	200		12-300	20-300	<20-12
	250		18-450	31-450	<31-18
	300		26-650	45-650	<45-26
	350		35-900	60-900	<60-35
	400		46-1100	80-1100	<80-46
XY-LWCB≤800	500	1100	75-1800	125-1800	<125-75
	600		110-2500	180-2500	<180-110
	700		140-3500	225-3500	<225-140
	800		190-4500	320-4500	<320-190
XY-LWCB>800*	900	1300	230-5800	400-5800	<400-230
	1000		300-7000	495-7000	<495-300
	1100		350-8500	600-8500	<600-350

儀表選型

型號				說明
XY-LWC—	□	□	□
葉輪形式	Q			切向式
	B			軸向式
結構形式		≤或>		表示有截止閥
		—		表示無截止閥
公稱通徑			（mm）	用戶管道口徑

LWCQ型插入式渦輪流量計是國產的新型速度式流量計，設計將渦輪頭、檢測線圈等做成組合式插件，因體積很小，安裝孔隨之也小，故可選用球閥解決安裝孔的封閉問題。更為巧妙的是將插入桿做成一根梯形螺桿，在需要拆出時不必停水，可以先旋轉梯形螺桿使渦輪頭逐漸上升，待越過上部的球閥后，旋轉球閥的手柄將管道封閉，就可繼續旋升渦輪，直到拆出。在安裝復位后，按相反順序進行，同樣不停水就可實現。

插入式渦輪流量計的插入檢測頭里的葉輪被流體推動旋轉，周期性的改變了檢測線圈磁回路的磁阻，使檢測線圈內的磁通量發生周期性的變化，因而在檢測線圈內感應電脈沖流量信號。此信號的頻率f(次/秒)，與流過管道的體積流量Q(米3l秒)成正比，其比例系數即為傳感器的儀表系數K，因耐有f=K"Q。電脈沖信號經前置放大器放大后送入二次儀表，其波形為矩形脈沖，經進一步放大整形，分成二路。一路送系數換算電路，再經功率放大送積算器，得到體積流量累積量;另一路送分頻電路，再經頻率/電流轉換輸出0~10mA(或4~20mA)電流信號，同時在二次儀表上顯示瞬時流量。
