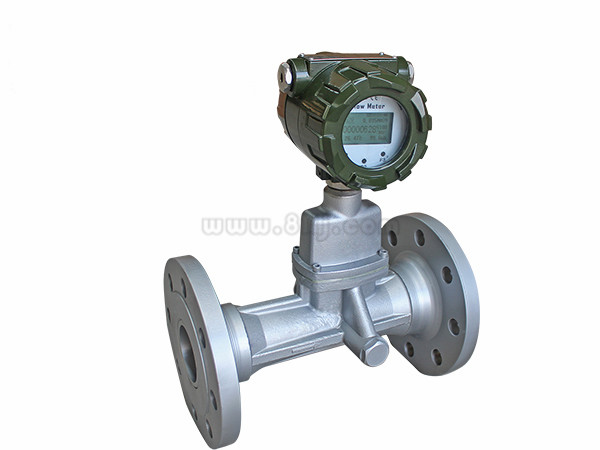

旋進旋渦流量計是采用先進的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品的先進水平的新型氣體流量儀表。
旋進旋渦流量計測量原理：

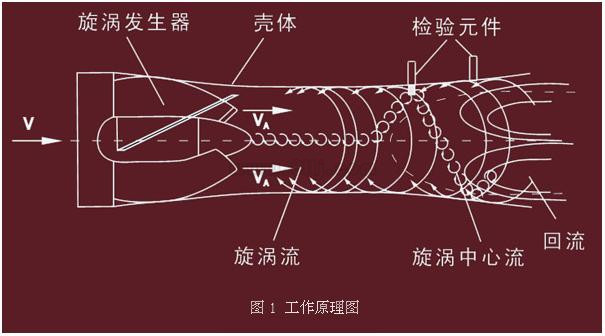

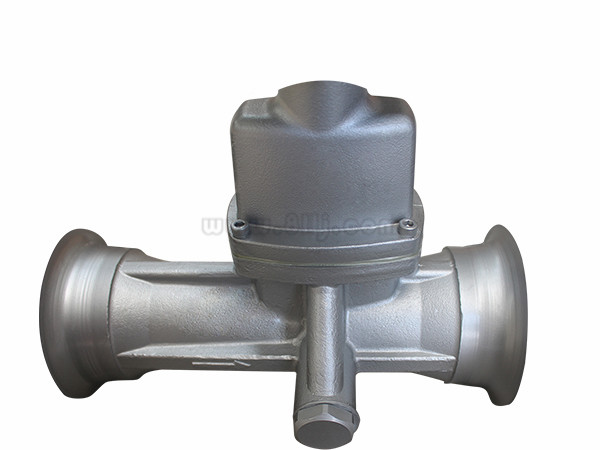

流量傳感器的流通剖面類似文丘利管的型線(如下圖1)。在入口側安放***組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較高寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的高沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，zui后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。
旋進旋渦流量計產品特點：
無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；
采用國內***的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；

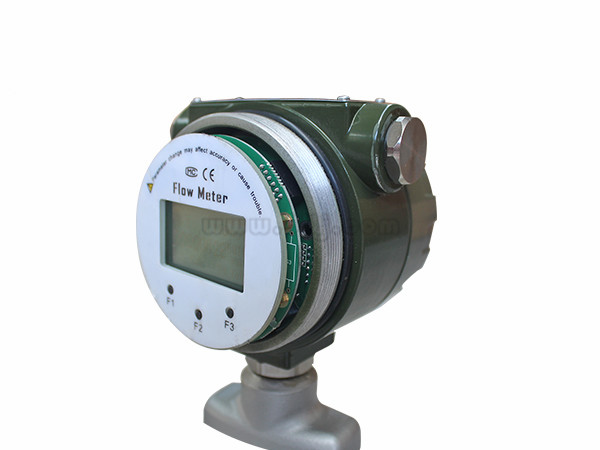

采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
采用EEPROM技術，參數設置方便，可***保存，并可保存***長達***年的歷史數據；
轉換器可輸出頻率高沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
多物理量參數報警輸出，可由用戶任選其中之一；
流量計表頭可360度旋轉，安裝使用簡單方便；
配合本公司的FM型數據采集器，可通過因***網或***電話網絡進行遠程數據傳輸
壓力、溫度信號為傳感器輸入方式，互換性強；
整機功耗低，可用內電池供電，也可外接電源。
四、旋進旋渦流量計基本技術參數:
|
公稱通徑 DN ( mm )
|
類型
|
流量范圍
(m3/ h)
|
工作壓力( MPa )
|
高度等級
|
重復性
|
|
15
|
|
1-20
|
1.6
2.5
4.0
6.3
10
16
|
0.5
1.0
1.5
|
小于基本誤差限***值的 1/3
|
|
20
|
|
0.5-25
|
|||
|
25
|
|
1.0 ～ 30
|
|||
|
32
|
|
2.0 ～ 60
|
|||
|
40
|
|
3.0 ～ 70
|
|||
|
50
|
A 型
|
3.0 ～ 150
|
|||
|
B 型
|
2.5 ～ 75
|
||||
|
65
|
A 型
|
14-140
|
|||
|
B 型
|
10-100
|
||||
|
80
|
A 型
|
20 ～ 400
|
|||
|
B 型
|
10 ～ 200
|
||||
|
100
|
A 型
|
40 ～ 800
|
|||
|
B 型
|
30 ～ 600
|
||||
|
150
|
A 型
|
100 ～ 1800
|
|||
|
B 型
|
40 ～ 900
|
||||
|
200
|
|
180 ～ 3600
|
1.6;2.5;4.0
|
注：此流量范圍上限可擴大1.5倍，保證正常使用。
1.準確度：為溫度、壓力修正后的系統精度；
2. A、B用以區別相同通徑不同流量范圍。

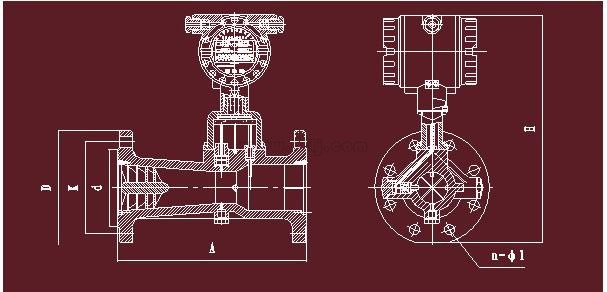

旋進旋渦流量計外形尺寸圖：
|
公稱通徑
DN(mm)
|
公稱壓力
(MPa)
|
外形尺寸(mm)
|
表體材質
|
重量
(kg)
|
||
|
表體長度A
|
高度H
|
不銹鋼
|
鋁合***
|
|||
|
20(15)
|
1.6/2.5/4.0
|
160
|
360
|
√
|
√
|
6
|
|
6.3/10/16
|
160
|
365
|
√
|
|
8
|
|
|
25
|
1.6/2.5/4.0
|
180
|
367
|
√
|
√
|
7
|
|
6.3/10/16
|
180
|
378
|
√
|
|
10
|
|
|
32
|
1.6/2.5/4.0
|
200
|
383
|
√
|
√
|
9
|
|
6.3/10/16
|
200
|
402
|
√
|
|
12
|
|
|
40
|
1.6/2.5/4.0
|
200
|
383
|
√
|
√
|
9
|
|
6.3/10/16
|
200
|
402
|
√
|
|
12
|
|
|
50
|
1.6/2.5/4.0
|
230
|
403
|
√
|
|
11
|
|
6.3/10/16
|
230
|
421
|
√
|
|
14
|
|
|
80
|
1.6
|
330
|
438
|
√
|
√
|
11
|
|
2.5/4.0
|
330
|
438
|
√
|
|
18
|
|
|
6.3/10/16
|
330
|
446
|
√
|
|
21
|
|
|
100
|
1.6
|
410
|
468
|
√
|
√
|
14
|
|
2.5/4.0
|
410
|
475
|
√
|
|
18
|
|
|
6.3/10/16
|
410
|
483
|
√
|
|
33
|
|
|
150
|
1.6
|
585
|
542
|
√
|
√
|
21
|
|
2.5/4.0
|
585
|
549
|
√
|
|
52
|
|
|
6.3/10/16
|
585
|
572
|
√
|
|
72
|
|
|
200
|
1.6
|
700
|
618
|
√
|
√
|
41
|
|
2.5
|
700
|
626
|
√
|
|
117
|
|
|
4.0
|
700
|
634
|
√
|
|
127
|
|
旋進旋渦流量計選型參照表：
用于測量氣體時，首先根據管線輸氣量和介質可能達到的溫度和壓力范圍，估算出工作狀態下的***和一體積流量，正確選擇流量計規格；如兩種口徑均能覆蓋流量范圍，在壓力范圍允許的情況下，建議選擇較高小規格的流量計。為了便于維修，不影響流體輸送，建議安裝旁通管道，另外要保證所規定的直管段長度。若氣體中含有較高大顆粒或纖維，在上游應安裝過濾器。
|
代號
|
口徑
|
流量范圍m3/h
|
||
|
XY-LUX-25
|
DN25
|
2．5～30
|
||
|
XY-LUX-32
|
DN32
|
4．5～60
|
||
|
XY-LUX-50
|
DN50
|
10～150
|
||
|
XY-LUX-80
|
DN80
|
28～400
|
||
|
XY-LUX-100
|
DN100
|
50～800
|
||
|
XY-LUX-150
|
DN150
|
150～2250
|
||
|
XY-LUX-200
|
DN200
|
360～3600
|
||
|
|
代號
|
功能1
|
||
|
N
|
無溫壓補償
|
|||
|
Y
|
帶溫壓補償
|
|||
|
|
代號
|
輸出型號
|
||
|
F1
|
4-20mA輸出(二線制)
|
|||
|
F2
|
4-20mA輸出(三線制)
|
|||
|
F3
|
RS485通訊接口
|
|||
|
|
代號
|
功能2
|
||
|
E1
|
1.0***
|
|||
|
E2
|
1．5***
|
|||
|
T
|
常溫
|
|||
|
P1
|
1．6Mpa
|
|||
|
P2
|
2．5Mpa
|
|||
|
P3
|
4．0Mpa
|
|||
|
D1
|
內部3.6V供電
|
|||
|
D2
|
DC24V供電
|
|||
|
B1
|
不銹鋼
|
|||
|
B2
|
鋁合***
|
|||
以上就是旋渦流量計 產品全部內容，歡迎您來電咨詢旋渦流量儀 的選型、報價。
